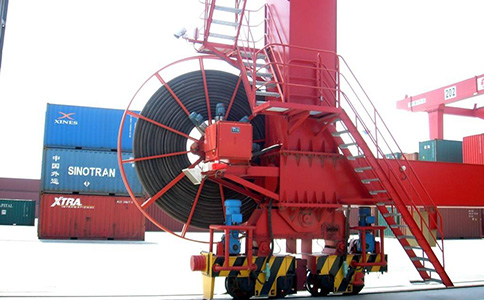

電纜卷筒設計選型的技術難點是要保證卷繞速度與設備移動速度的同步，同時還要保證卷繞過程中卷筒電纜所受拉力適中。因此，電纜卷筒設計選型時應綜合考慮以下因素：cAU卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

1、電纜規格及種類cAU卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

電纜截面積從1.0~240mm2，電纜外徑直接影響卷盤的軸向尺寸及動力需求。電纜截面超過35 mm2時不應選擇非電動式卷筒(配重式可放寬至50mm2)，扁電纜只能選用軸向單排的卷盤。電纜應選擇YCW型(動力電纜)和CEFR型(控制信號電纜)等，較柔軟且有一定的抗拉強度。電纜的外徑和單重力求準確。cAU卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

2、卷繞長度cAU卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

影響卷盤的徑向尺寸及動力需求，長度越長，對動力要求越高。非電動式電纜卷筒難以完成大行程的卷繞。地面電源錨位也直接影響電纜卷筒的選型，常見的電源錨位有端部供電和中點供電兩種。中點供電不能選擇非電動磁耦合式(JQC系列)。cAU卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

3、設備移動速度cAU卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

影響電動式電纜卷筒的電動機功率和傳動比。當設備移動速度超過60米/分時，應選擇變頻控制式(BP系列)。cAU卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

4、 裝機高度cAU卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

影響電動式電纜卷筒的電動機功率，安裝高度越高，對動力需求越大。安裝時不能超過設計要求。cAU卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

【總結】電纜規格及種類、卷繞長度、設備移動速度、裝機高度等4個參數是電纜卷筒設計選型的依據，應綜合考慮，同時，還應考慮電纜卷筒的結構與布置方式，以滿足實際工況需求。cAU卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

• 問

  RVVYP是拖鏈電纜嗎？

  答

  RVVYP不是拖鏈電纜。RVVYP全稱是耐油聚氯乙烯護套屏蔽軟電纜（60227 IEC 74），執行國家標準GB/T5023-2008。
