電纜的外徑決定了拖鏈電纜的zui小彎曲半徑，從而也決定了拖鏈的彎曲半徑。RMo卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

拖鏈彎曲半徑的計算取決于以下兩個要素：RMo卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

• 1、通常情況下，zui大的直徑或厚度及zui硬的電纜決定了zui大允許的zui小彎曲半徑；
• 2、可獲取的安裝空間決定了允許的彎曲半徑（在拖鏈安裝空間有限的情況下）。

彎曲半徑的計算方法：RMo卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

• 電纜：國產拖鏈電纜的彎曲半徑是其zui大外徑的7.5倍左右；進口拖鏈電纜的彎曲半徑是其zui大外徑的6倍左右；
• 油管：油管的彎曲半徑是其zui大外徑的12倍左右；
• 水管和氣管：水管和氣管的彎曲半徑是其zui大外徑的10~12倍左右；

在拖鏈中的電纜、油管、水管和氣管選定后，拖鏈的彎曲半徑也就確定了。RMo卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

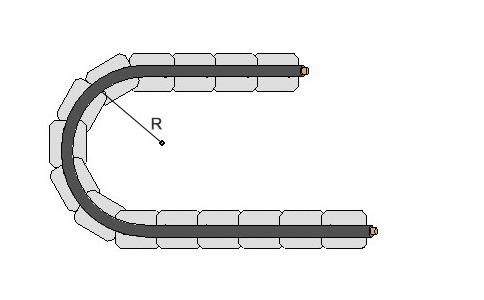

H為拖鏈的實際安裝高度，L為拖鏈厚度尺寸，R為拖鏈的彎曲半徑。RMo卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

拖鏈彎曲半徑R≥(H-L)/2RMo卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

在拖鏈安裝空間有限的情況下，先確定了拖鏈zui大彎曲半徑R≤(H-L)/2，然后再選擇合適的拖鏈電纜、油管、水管和氣管。RMo卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

• 問

  高柔性電纜哪個品牌好？

  答

  高柔性電纜作為可頻繁移動使用的運動電纜，除了考慮電纜的基本性能，如電氣性能、機械性能和傳輸等性能外，還應重點關注電纜的耐彎曲壽命。但在高柔性電纜的耐彎曲壽命測試標準很難統一的前提下，無法對高柔性電纜進行排名，高柔性電纜究竟哪個品牌好，當然也不能判斷。
